拆解戴尔12V 18A电源 内部构造与做工解析

戴尔12V 18A电源（型号常见为DA-18A12或类似）是一款典型的开关电源适配器，输出功率达216W，常用于早期戴尔笔记本电脑、迷你主机或外设。本次拆解旨在揭开其内部做工与保护设计。

外观与拆解过程

外壳采用超声波焊接，无螺丝。沿接缝用锤子轻敲或用力掰开，注意避免损坏内部元件。打开后可见一块绿色PCB，背面贴有导热硅胶垫，正反面均覆盖金属屏蔽罩。

内部主要元件

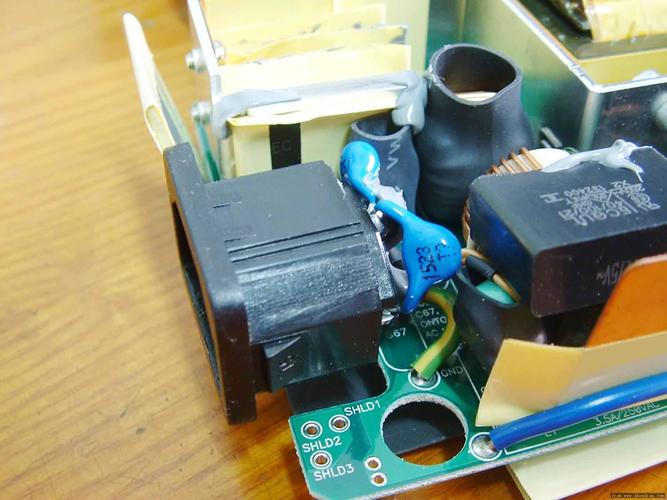

1. 输入端：保险丝、压敏电阻、共模电感、X电容和Y电容组成EMI滤波。整流桥采用独立散热片。
2. 主开关管：一颗大功率MOSFET（如东芝或英飞凌产品），固定在铝制散热片上。
3. 变压器：高频变压器，体积紧凑，磁芯用胶带固定。
4. 输出端：次级采用同步整流，两颗MOSFET并联，减少损耗。输出滤波由多个固态电容和电感组成。
5. 控制芯片：PWM控制器位于初级侧，光耦反馈，实现稳压。

做工与安全设计

• 初级与次级间有足够爬电距离，开槽隔离。
• 关键元件打胶固定，抗震动。
• 温度保护：热敏电阻紧贴散热片。
• 输出线为18AWG，过流能力足。

该电源用料扎实，保护齐全，至今仍有实用价值。拆解需注意高压电容放电，避免触电。
